KONEKTORI ZA MONTAŽNI PANELI GREENFLEX ®
Konektor za betonske panele Greenflex je inovativni sistem veze koji je međunarodno patentiran od strane Flexcomp Srl, a koji poboljšava globalne performanse predizoliranih sendvič panela.
Ovaj novi sistem omogućava postizanje zahtjevnih U-vrijednosti ili R-vrijednosti (*) za predizolirane zidne panele zahvaljujući sastavu umetka i građevinskoj tehnologiji.
Za postizanje specifičnih U-vrijednosti, što znači značajnu uštedu zahvaljujući optimiziranom dizajnu panela koji omogućava naš specifični Flexware softver.
(*) U-vrijednosti ili R-vrijednosti su koeficijenti prijenosa topline ili toplinske vodljivosti.

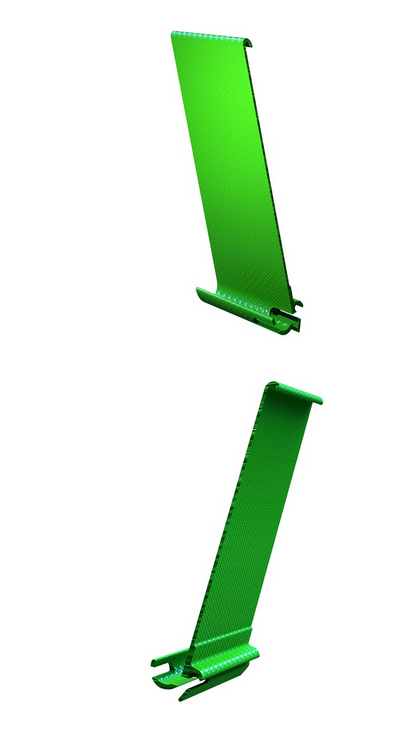

Konektor za betonske panele Greenflex, dostupan u cijelom rasponu veličina, jednostavan je za postavljanje, osigurava raspodjelu opterećenja po cijeloj površini panela i omogućava prirodnu termalnu dilataciju i kontrakciju vanjskog sloja panela.
Zahvaljujući niskoj provodljivosti materijala koji se koristi za proizvodnju (staklena vlakna s vinilester smolom), ovi konektori sprječavaju bilo kakve termalne mostove koji su tipični za sustave spajanja od čelika.
KAKO SE KORISTI?
KORAK 1/5: Postavljanje Greenflex konektora i prekrivanje dijelova betonom
Greenflex konektori moraju biti fiksirani na mjestu križanja armature vanjske mreže.
Dvojna kućišta donjeg dijela konektora omogućuju operateru da pričvrsti konektor na mrežu postavljenu na bilo kojoj strani.
Donji dio konektora i mreža prekriveni su betonom.

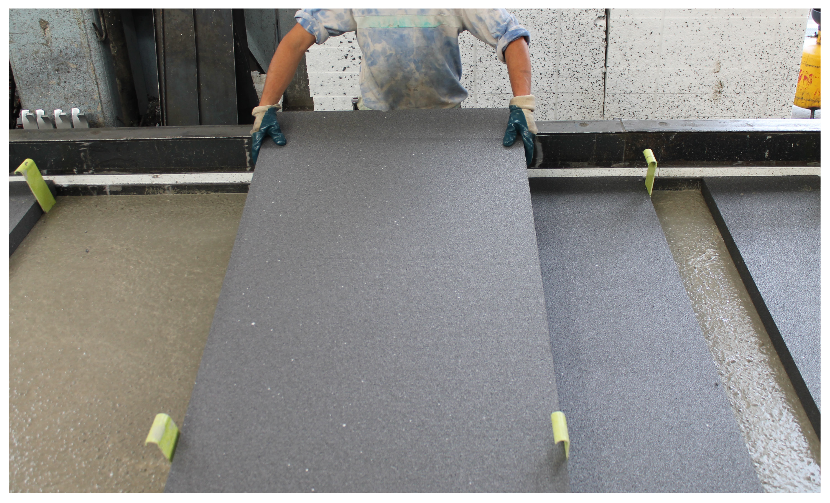

KORAK 2/5: postavljanje izolacije
Izolacijske pjene postavljaju se između konektora.
Kako bi se optimizirala proizvodnja i minimizirali rezovi, širina pjene trebala bi biti višekratnik dimenzije mreže (npr. 80 – 90 cm).

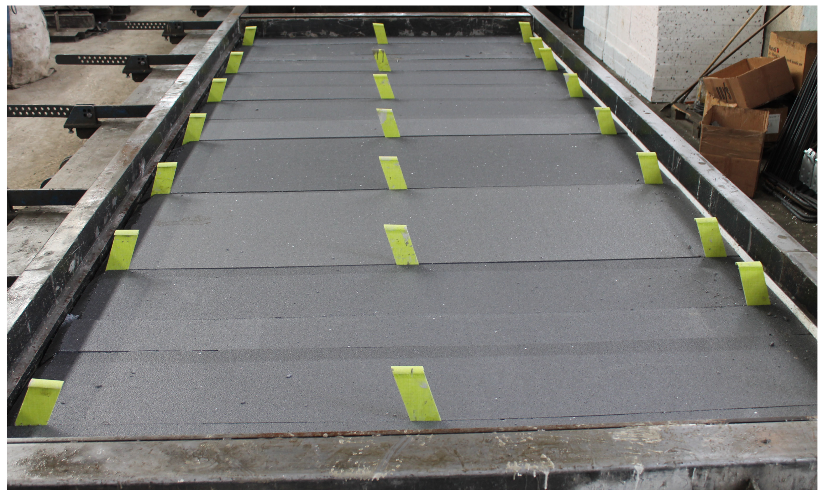

KORAK 3/5: Dovršavanje izolacije
Cijela površina panela treba biti prekrivena izolacijskom pjenom.

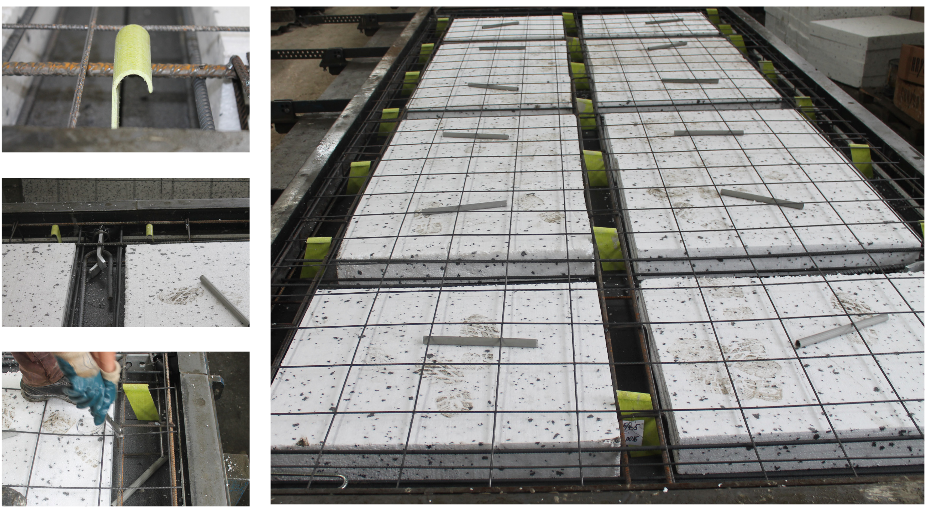

KORAK 4/5: Dodavanje razmaknica i završne čelične mreže
Panel se završava dodatnom pjenom kako bi se olakšao panel i povećala izolacija, glavnim ojačanjima i završnom čeličnom mrežom.
KORAK 5/5: Ulijevanje betona nosivog sloja
Završno lijevanje betona potpuno ispunjava i završava panel.
TEHNIČKI PODACI
| KARAKTERISTIKE | METODA TESTIRANJA | OS | MAX OPTEREĆENJE (MPa) | MODUL (GPa) |
|---|---|---|---|---|
|
Otpornost na zatezanje i modul na 23°C |
EN ISO 527-4 |
1 |
127 |
6.2 |
|
Otpornost na zatezanje i modul na 23°C |
EN ISO 527-4 |
2 |
380 |
11.6 |
|
Otpornost na zatezanje i modul na 80°C |
EN ISO 527-4 |
1 |
116 |
5.6 |
|
Otpornost na zatezanje i modul na 80°C |
EN ISO 527-4 |
2 |
297 |
8.5 |
|
Otpornost na kompresiju na 23°C |
EN ISO 14126 |
1 |
97 |
– |
|
Otpornost na kompresiju na 23°C |
EN ISO 14126 |
2 |
175 |
– |
|
Otpornost na kompresiju na 80°C |
EN ISO 14126 |
1 |
64 |
– |
|
Otpornost na kompresiju na 80°C |
EN ISO 14126 |
2 |
75 |
– |
| KARAKTERISTIKE | METODA TESTIRANJA | DEBLJINA IZOLACIJE | MAX OPTEREĆENJE (MPa) | MAX POMJERANJE (mm) |
|---|---|---|---|---|
|
Test smicanja na Greenflex 200/70 |
Smicanje s metalnim stezaljkama |
50 mm |
10.6 |
7 |
|
Test smicanja na Greenflex 200/70 |
Smicanje s metalnim stezaljkama |
65 mm |
9.3 |
6 |
|
Test smicanja na Greenflex 200/70 |
Smicanje s metalnim stezaljkama |
80 mm |
7.6 |
7 |
